QMH Новый ударный натяжной ролик, легко снимаемый от QMH, предназначен для быстрой и удобной замены на ленточных конвейерах. Будучи надежным китайским производителем и поставщиком, мы сокращаем время и трудозатраты на техническое обслуживание, обеспечивая при этом бесперебойную работу конвейера.
Отправить запрос

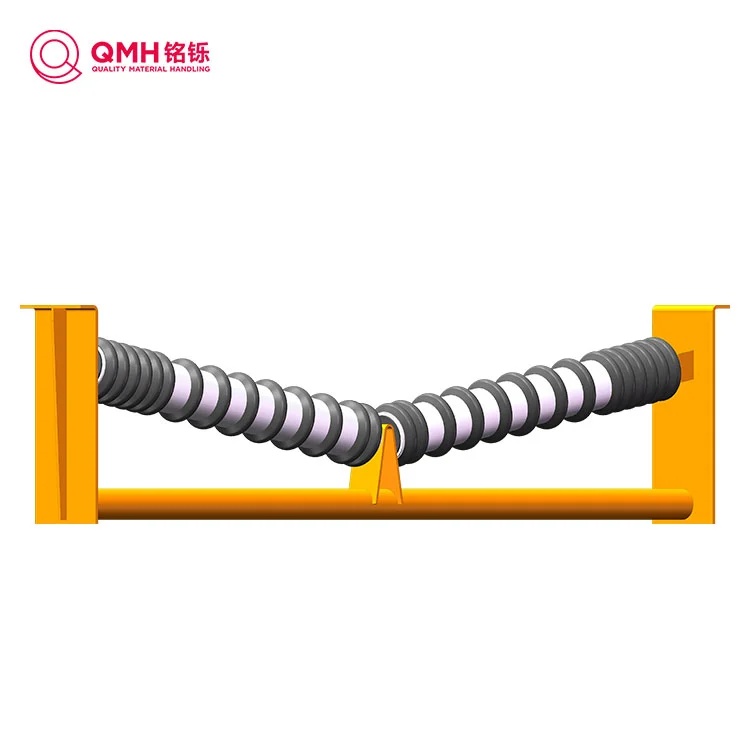

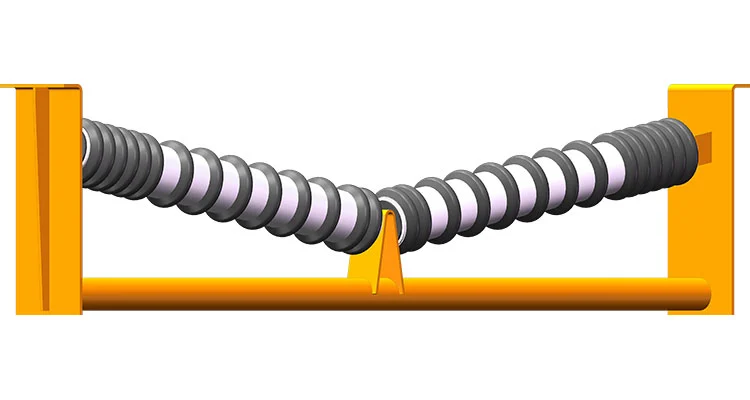

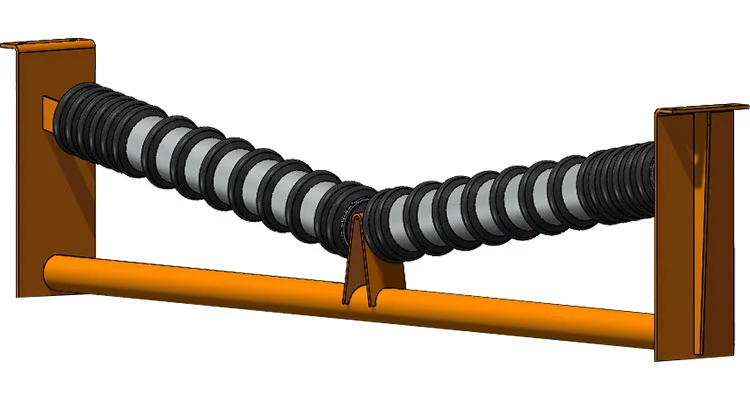

Новый ударный натяжной ролик, который легко снимается с завода QMH, имеет буферную структуру с канавками и боковыми и средними натяжными роликами. Его инновационная съемная конструкция позволяет быстро снимать и устанавливать без демонтажа конвейера, повышая эффективность обслуживания и безопасность эксплуатации в горнодобывающей, цементной, металлургической и других отраслях промышленности.
Он включает в себя опорную буферную конструкцию канавочного типа, состоящую по меньшей мере из двух групп боковых натяжных роликов. Верхняя краевая образующая поверхности натяжных роликов каждой группы боковых натяжных устройств представляет собой наклонную конструкцию, у которой наружная сторона выше, а внутренняя сторона ниже. Боковой натяжной ролик включает в себя натяжной ролик со стороны буфера, боковую опору и среднюю опору. Натяжной конец натяжного ролика со стороны буфера снабжен переходным блоком на нижнем конце, образующим шарнирное соединение с канавкой на средней опоре. Направляющий конец верхнего конца снабжен переходной пластиной, которая может быть съемно прикреплена к внутренней стороне боковой опоры.
Метод быстрой замены:Снимите соответствующую конструкцию переходной пластины и боковой опоры, и натяжной конец одной стороны натяжного ролика со стороны буфера будет отделен от боковой опоры и сможет поворачиваться вниз вдоль внутренней стороны боковой опоры, так что образующая верхнего края поверхности натяжного ролика постепенно отделится от нижней поверхности ленты конвейерной ленты, образуя рабочий зазор, а затем поднимите переходной блок на нижнем конце и отделите канавку, чтобы завершить удаление натяжного ролика со стороны буфера, и операцию установки можно будет отменить. Для среднего натяжного ролика, управляя извлечением съемной подкладки на нижнем конце средней опоры, средний натяжной ролик буфера и средняя опора опускаются целиком, так что поверхность натяжного ролика отделяется от поверхности конвейерной ленты, и быстрая замена среднего натяжного ролика буфера завершается.
Он устраняет недостатки традиционной жесткой системы натяжных роликов, которую трудно разобрать и неэффективно, и может обеспечить удобную и быструю замену, разборку и обслуживание в режиме онлайн, снизить трудозатраты обслуживающего персонала и значительно повысить эффективность обслуживания и замены натяжных роликов.

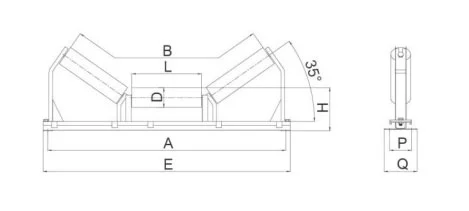

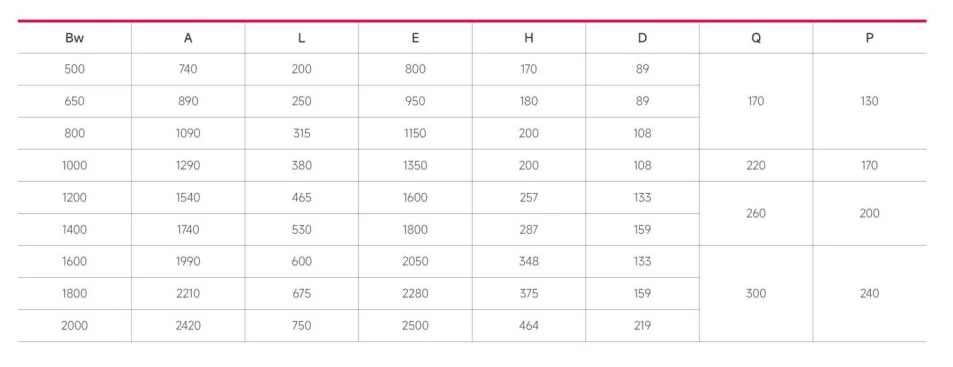

Ниже приведены некоторые общие подробные технические параметры новых легкосъемных буферных роликов:
Диаметр:В соответствии с китайскими национальными стандартами конвейерной промышленности, распространенными стандартными типами диаметров буферных роликов для ленточных конвейеров с шириной полосы 500–1400 мм являются φ89 мм, φ108 мм, φ133 мм и φ159 мм. С появлением широкополосных ленточных конвейеров диаметр буферных роликов также имеет тенденцию к увеличению. Например, на конвейерах в некоторых крупных шахтах или портах могут использоваться буферные ролики большего диаметра, например φ219 мм.
Длина:Длина буферных натяжителей для конвейеров с разной пропускной способностью также различна. Распространенными являются: конвейеры с шириной полосы 500 мм, длина буферных роликов около 190 мм; конвейеры шириной 650 мм, длина около 240 мм; конвейеры шириной 800мм, длина около 305мм; конвейеры шириной 1000 мм, длина около 375 мм; конвейеры шириной 1200мм, длина около 455мм; конвейеры с шириной полосы 1400мм, длина около 525мм.
Коэффициент сопротивления:Обычно требуется, чтобы значение не превышало 0,022. Отличные новые и легко удаляемые натяжные ролики буфера легко удалить. Коэффициент силы может быть ≤0. 018, что позволяет эффективно снизить энергопотребление конвейера.
Радиальное биение:Радиальное биение обычно указывается равным ≤0. 7 мм, а продукцию более высокого качества можно контролировать при температуре ≤0. 5 мм, чтобы обеспечить плавную работу натяжного ролика и уменьшить износ конвейерной ленты.
Вращательное сопротивление:Сопротивление вращению обычно должно быть ≤1 Н, а более качественные изделия могут достигать ≤1. 9Н. Меньшее сопротивление вращению способствует повышению эффективности работы конвейера.
Осевая нагрузка:Допустимая осевая нагрузка должна составлять ≥20 000 Н, чтобы гарантировать, что натяжное колесо не будет смещено или повреждено в осевом направлении при воздействии ударов материала и натяжении конвейерной ленты.
Осевое смещение:Осевое смещение должно контролироваться в пределах 0,5-0. 7 мм, а высококачественная продукция может быть ≤0. 25-0. 3 мм, чтобы предотвратить перемещение натяжного ролика во время работы и нарушение нормальной работы конвейерной ленты.
1. Параметры адаптации материала и окружающей среды.
материал натяжного ролика:в основном используются полимерные материалы, легкие по весу и имеющие удельный вес около одной седьмой веса стали. Вес натяжного ролика составляет примерно половину веса обычных натяжных роликов, с небольшой инерцией вращения и небольшим трением о ремень. В то же время он обладает хорошей износостойкостью, самосмазывающимися характеристиками, антистатическими характеристиками, коррозионной стойкостью, огнестойкостью и т. д. и может адаптироваться к суровым условиям работы в горнодобывающей, угольной, цементной, электроэнергетической, металлургической, строительной промышленности, химической промышленности и других отраслях промышленности.
Несущий:Как правило, выбираются шариковые подшипники с глубокими канавками и двойным уплотнением с большим зазором, что обеспечивает идеальный статический и динамический баланс натяжного ролика. Диапазон рабочих температур широк, обычно -40℃-90℃.
2. Параметры уплотнения
Метод уплотнения:В большинстве из них используется конструкция лабиринтного уплотнения, которая эффективно предотвращает воздействие загрязнений, воды и воздуха на натяжное колесо. Коррозия внутри натяжного ролика продлевает срок службы подшипника.
3. Параметры, относящиеся к функции быстрой замены
Зазор при разборке бокового направляющего ролика:Для бокового натяжного устройства с функцией быстрой замены после того, как соответствующая конструкция переходной пластины и боковой опоры разобрана, конец натяжного ролика на одной стороне натяжного ролика со стороны буфера отделяется от боковой опоры и может поворачиваться вниз вдоль внутренней стороны боковой опоры, так что верхняя образующая края поверхности натяжного ролика постепенно отделяется от нижней поверхности конвейерной ленты. Рабочий зазор обычно необходим для облегчения операций подъема и разделения канавок переходного блока.
Высота демонтажа среднего ролика:В среднем блоке натяжных роликов, управляя извлечением съемной подкладки на нижнем конце средней опоры, буферный средний натяжной ролик и средняя опора опускаются как единое целое, так что поверхность натяжного ролика отделяется от поверхности конвейерной ленты. Обычно требуемая высота опускания может гарантировать, что старый средний ролик буфера может быть полностью отделен от встроенной канавки на средней опоре снизу вверх, чтобы завершить быструю замену.
