В современных высокоавтоматизированных отраслях производства и логистики эффективность производственной линии во многом зависит от надежности ее конвейерной системы. В основе этой системы лежатКомпоненты конвейера— шкивы, натяжные ролики, подшипники и детали конструкции, которые обеспечивают плавное, последовательное и безопасное движение материала. Будь то горнодобывающая промышленность, складирование, пищевая промышленность или предприятия по перевалке грузов, эти компоненты определяют, насколько эффективно материалы передаются из одного процесса в другой. Одиночный отказ шкива или натяжного ролика может привести к многочасовому простою, что приведет к значительным производственным потерям и дорогостоящему ремонту.
Почему важны компоненты конвейера: ключевые вопросы
Что такое компоненты шкива и натяжного ролика в конвейерных системах?
Как выбрать компоненты конвейера: характеристики и лучшие практики
Бренд QMH и дальнейшие шаги — Свяжитесь с нами
Конвейерные системы обеспечивают перемещение материалов на заводах, в шахтах, в логистике, на заводах. Выбор правильных компонентов обеспечивает бесперебойную работу, экономическую эффективность и более длительный срок службы.
Плохо подобранные или некачественные детали приводят к незапланированным простоям, перекосу ремня, чрезмерному износу и затратам на техническое обслуживание.
Поскольку промышленная автоматизация и логистика требуют более высокой пропускной способности, оптимизация на уровне компонентов (шкивы, натяжные ролики, ролики) становится конкурентным преимуществом.
Для замены вышедших из строя компонентов, модернизации мощности или адаптации конвейеров к новым нагрузкам или условиям.
Чтобы найти спецификации, совместимость, стандарты (например, CEMA) и цены.
Сравнить поставщиков, качество, гарантии и сроки выполнения заказов.
Вы должны представить образовательную ценность: более глубокие объяснения, сравнительные данные и варианты использования, выходящие за рамки маркетинговой шумихи.
Покажите, что вы понимаете типичные проблемы («как уменьшить износ ремня», «как рассчитать расстояние между натяжными роликами»).
Используйте FAQ, таблицы, реалистичные характеристики. Это укрепляет доверие и способствует конверсии.
Определив эту стратегическую структуру, мы теперь переходим к основному содержанию: что именно представляют собой эти компоненты и как их выбирать.
В конвейерной ленточной системе под компонентами конвейера часто понимаются шкивы, натяжные ролики (ролики), опоры, подшипники и аксессуары. Ниже мы сосредоточимся на двух основных подтипах: шкиве и натяжном шкиве.
A шкивпредставляет собой вращающийся барабан, вокруг которого наматывается конвейерная лента. В зависимости от расположения он играет несколько ролей (ведущий шкив, хвостовой шкив, шкив изгиба/поддержки, натяжной шкив).

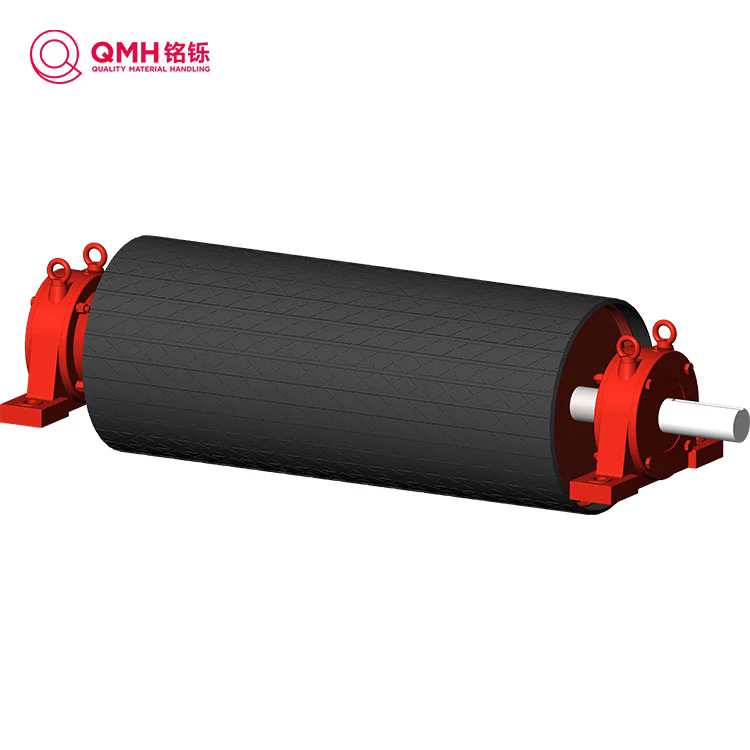

Приводной (головной) шкив: приводится в движение двигателем, передает крутящий момент для перемещения ремня.
Хвостовой/возвратный шкив: перенаправляет ремень обратно на приводной конец.
Плоский/изгибаемый шкив: увеличивает угол охвата ведущего шкива для улучшения сцепления.
Натяжной ролик: регулирует натяжение, устраняя провисание ремня.
Рулевые/изгибные шкивы: используются в изогнутых или наклонных сегментах.
| Имя параметра | Описание | Общий диапазон или примечания |
|---|---|---|
| Диаметр ядра | Внутренний диаметр цилиндра (без покрытия) | например От 6″ до 24″+ в зависимости от ширины ремня |
| Ширина лица (длина лица) | Ширина цилиндрической части, в которой ремень соприкасается | Обычно соответствует ширине ремня плюс припуск. |
| Толщина стенки/обода | Толщина корпуса | Зависит от конструкции механических напряжений |
| Концевые диски/фланцы | Диски приварены к концам | Действовать как интерфейс между концентратором и оболочкой |
| Покрытие/отставание | Резина, керамика, уретан и др. | Улучшает трение или износостойкость. |
| Вал и подшипники | Корпус подшипника, отверстие вала, уплотнения | Должен соответствовать нагрузке, выравниванию и окружающей среде. |
| Номинальная нагрузка/Максимальный крутящий момент | Максимальная допустимая радиальная нагрузка или крутящий момент | В зависимости от конструкции, коэффициент безопасности |
| Скорость (об/мин) | Максимальная скорость вращения | Зависит от пределов подшипников и скорости ленты. |
Рекомендации по проектированию шкивов
Шкив должен соответствовать требованиям по ширине, толщине и натяжению ремня.
Можно добавить отставание/покрытие для увеличения сцепления или устойчивости к истиранию.
Прочность концевого диска, качество сварки и конструкция ступицы имеют решающее значение для долговечности.
Выбор подшипника (герметичный, экранированный, обслуживаемый) влияет на срок службы.
Статическая и динамическая балансировка снижает вибрацию и продлевает срок службы.
Анбездельник(или возвратный ролик/натяжной ролик) — неприводной цилиндрический компонент, поддерживающий ленту и груз (или поддерживающий обратную сторону ленты).
Лотковые натяжные ролики: поддерживают нагруженную ленту в форме желоба (обычно комплекты с 3 роликами: сбоку, в центре).

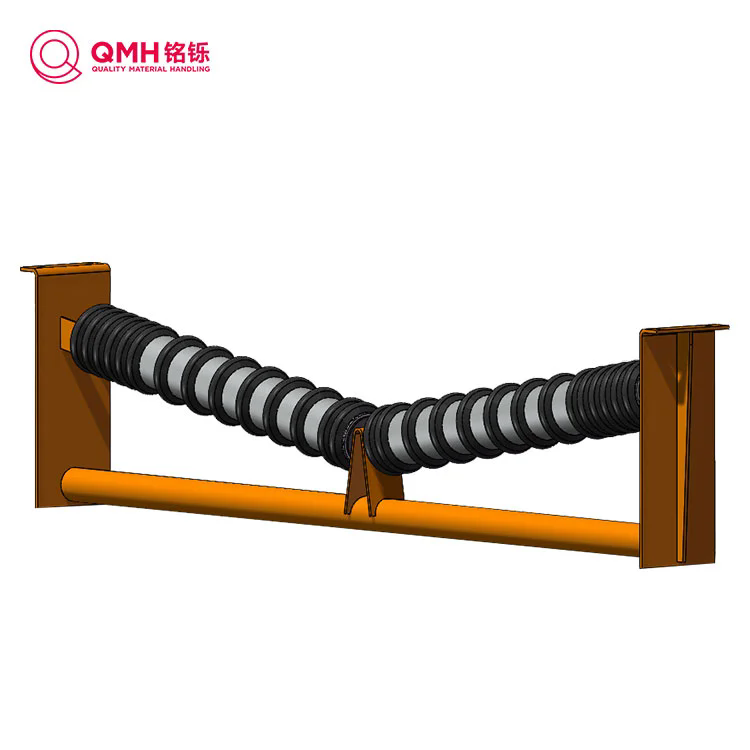

Ударные натяжные ролики: размещаются в точках погрузки для поглощения ударов и защиты ленты.
Натяжные ролики на обратной стороне/обратной стороне: поддерживают ремень на обратном пути, сводя к минимуму провисание.
Самовыравнивающиеся/самоцентрирующиеся натяжные ролики: помогите выровнять смещающиеся ремни.
Плоские/канальные натяжные ролики: для плоских ремней или переходных участков.
| Спецификация | Описание | Пример/типичные значения |
|---|---|---|
| Диаметр рулона | Внешний диаметр корпуса ролика | 3″, 4″, 5″, 6″ и т. д. для стандарта CEMA |
| Длина рулона/длина корпуса | Длина цилиндрической оболочки | Соответствует ширине ремня / плюс свес. |
| Тип и размер подшипника | Шарик с глубокой канавкой, конический ролик, уплотненный и т. д. | Выбирается в зависимости от нагрузки и скорости. |
| Уплотнение и смазка | Герметичный на весь срок службы, лабиринтный, смазываемый | Меньше обслуживания, если герметично |
| Грузоподъемность/грузоподъемность | Максимальная радиальная нагрузка на ролик | Масштабируется по классу CEMA |
| Рамка/Кронштейн | Структурная опора для роликов | Должна соответствовать геометрии рамы конвейера. |
| Расстояние (шаг ролика) | Расстояние между последовательными натяжными роликами | Расчетный параметр для ограничения провисания |
Стандарты CEMA (Ассоциация производителей конвейерного оборудования) определяют классы (B, C, D, E, F), которые определяют грузоподъемность, ширину ленты, расстояние и т. д.
Например, Precision Pulley & Idler C4-20TEI-48SB — это натяжной ролик со следующими параметрами:
Тип желоба с равным воздействием (TEI)
Диаметр рулона 4 дюйма, ширина ленты 48 дюймов, рейтинг CEMA C
Герметичные шарикоподшипники
Лабиринтные/контактные уплотнения
Общая длина: ~ 59,5 дюйма
Натяжные ролики должны выдерживать радиальные и осевые нагрузки, противостоять смещению, минимизировать трение и выдерживать воздействие окружающей среды (пыль, влага, температура).
Это суть принятия решений вашими клиентами. Предоставьте структурированный путь «как».
Характеристики материала: насыпная плотность, размер комков, абразивность, влага, коррозионная активность.
Параметры ремня: ширина, толщина, скорость, профиль натяжения.
Нагрузка и пропускная способность: максимальный вес на погонный фут или на сегмент.
Факторы окружающей среды: пыль, перепады температур, влажность, агрессивные вещества.
Геометрия планировки: прямая, наклонная, изогнутая, переходная.
Подберите диаметр сердечника и ширину лицевой поверхности в соответствии с размерами ремня и требованиями к контактной обмотке.
Выберите подходящее покрытие или покрытие (резина, керамика), если материалы с высоким коэффициентом трения или песчаные.
Подтвердите крутящий момент, мощность и запас прочности.
Правильные подшипники и уплотнения имеют решающее значение — герметичные или смазываемые, при необходимости.
Отбалансируйте узел, чтобы уменьшить вибрацию.
Наборы желобов: выберите наборы углов 20°, 35° или 45° для каждой нагрузки.
Расстояние: достаточное для ограничения провисания ремня — часто < 1/90 пролета ремня или в соответствии с CEMA.
Ударные натяжные ролики: размещаются под зонами подачи с элементами амортизации.
Возвратные натяжные ролики: расположены так, чтобы ограничить провисание контактной сети.
Выбирайте подшипники с герметизацией на весь срок службы, которые требуют минимального обслуживания.
Используйте самовыравнивающиеся натяжные ролики там, где смещение ремня является проблемой.
Выполните анализ нагрузки и напряжений, чтобы подтвердить радиальную способность.
Проверьте прогнозы срока службы подшипников/L10.
Проверьте допуски соосности.
Убедитесь, что опоры конструкции способны выдерживать нагрузки и моменты.
Используйте модульные или вставные конструкции натяжных роликов для упрощения замены.
Используйте долговечные уплотнения и избегайте конструкций, требующих частой повторной смазки в суровых условиях.
Поддерживать запасные части быстроизнашивающихся деталей (вкладыши, подшипники).
Контролируйте вибрацию, температуру и шум для раннего предупреждения.
В1: Каково допустимое расстояние между натяжными роликами?
A1: Расстояние зависит от жесткости ремня, нагрузки, скорости и допустимого провисания. Как правило, расстояние должно быть таким, чтобы провисание между последовательными роликами под нагрузкой составляло <1 дюйма; обычно от 24 до 48 дюймов для стандартного грузового конвейера (но см. таблицы CEMA).
Вопрос 2: Как правильно определить размер ведущего шкива?
A2: Начните с ширины, толщины и требований к натяжению ремня. Затем определите крутящий момент, выберите диаметр сердечника, при необходимости запаздывание, и убедитесь, что конструкция подшипника/вала выдерживает радиальные и изгибающие нагрузки. Используйте запасы безопасности (например, 1,5 × ожидаемого крутящего момента).
В3: Когда мне следует выбирать самовыравнивающиеся ролики?
A3: Используйте самовыравнивающиеся натяжные ролики, когда смещение ремня является обычным явлением из-за динамических нагрузок, небольших смещений рамы или неравномерной нагрузки. Они допускают небольшую угловую коррекцию, уменьшая износ кромки.
ВКМХ, мы понимаем потребности в точности, долговечности и индивидуальной настройке тяжелых конвейерных систем. Наш ассортимент конвейерных компонентов разработан с учетом самых жестких промышленных требований — от нестандартных шкивов до герметичных натяжных роликов, предназначенных для суровых условий эксплуатации. Оценивая поставщиков и проекты, сотрудничайте с QMH, чтобы гарантировать:
Подробные спецификации и инженерная поддержка
Модульная и удобная в обслуживании конструкция.
Высококачественные материалы, точная сварка и строгие испытания.
Оперативная поставка и наличие запасных частей
Мы поможем вам с уверенностью спроектировать или модернизировать ваши конвейерные системы.Связаться с намисегодня, чтобы запросить ценовое предложение, получить подробный чертеж или проконсультироваться по выбору компонентов.
